Автоматизация механического разделения нефти и воды.
Основная разновидность приемов обезвоживания нефти — гравитационное отстаивание. В качестве отстойников применяют цилиндрические отстойники — резервуары. Сырая нефть, подвергаемая обезвоживанию, вводится в резервуар при помощи распределительного трубопровода. После заполнения резервуара вода со временем осаждается и скапливается в нижней части, а нефть собирается в верхней части резервуара. Отстаивание осуществляется при спокойном, неподвижном, состоянии обрабатываемой нефти. По окончании процесса обезвоживания нефть и вода отбираются из отстойников. Практика применения механического способа разделения нефти и воды показала, что водяные фракции могут образовывать линзы в толще нефтяных слоев. Что приводит к неполному разделению нефтяных и водяных фракций. Это приводит к увеличению сроков отстаивания нефти и увеличению человеческого фактора в процессе обезвоживания.
Специалистами нашей организации разработаны методика и комплекс оборудования позволяющего автоматически в потоке отстоявшегося нефтепродукта обнаруживать присутствие воды. Метод обнаружения основан на разнице электропроводимости воды и нефти. Электропроводность чистых нефтей колеблется от 10-9 до 10-14 Ом/м, а электропроводность воды в чистом виде — от 10-6 до 10-7 Ом/м , т. е. нефть является хорошим диэлектриком.
На основе этих данных собрана логическая схема управления потоками воды и нефти. В состав комплекса автоматического разделения входит датчик определения электропроводности, кондуктометр, электромагнитные клапаны, схема управления и трубная обвязка с необходимыми кранами.
Датчик определения электропроводности нашей разработки не загрязняется нефтепродуктами в процессе эксплуатации и имеет гарантированный срок до следующей калибровки не менее 24 месяцев.
Кондуктометр нашей разработки занесен в единый реестр средств измерений РФ и имеет все необходимые выходы (релейные, аналоговый, цифровой) для интеграции измерительного комплекса в систему автоматического управления и мониторинга технологического процесса.
kosmas@mail.ru

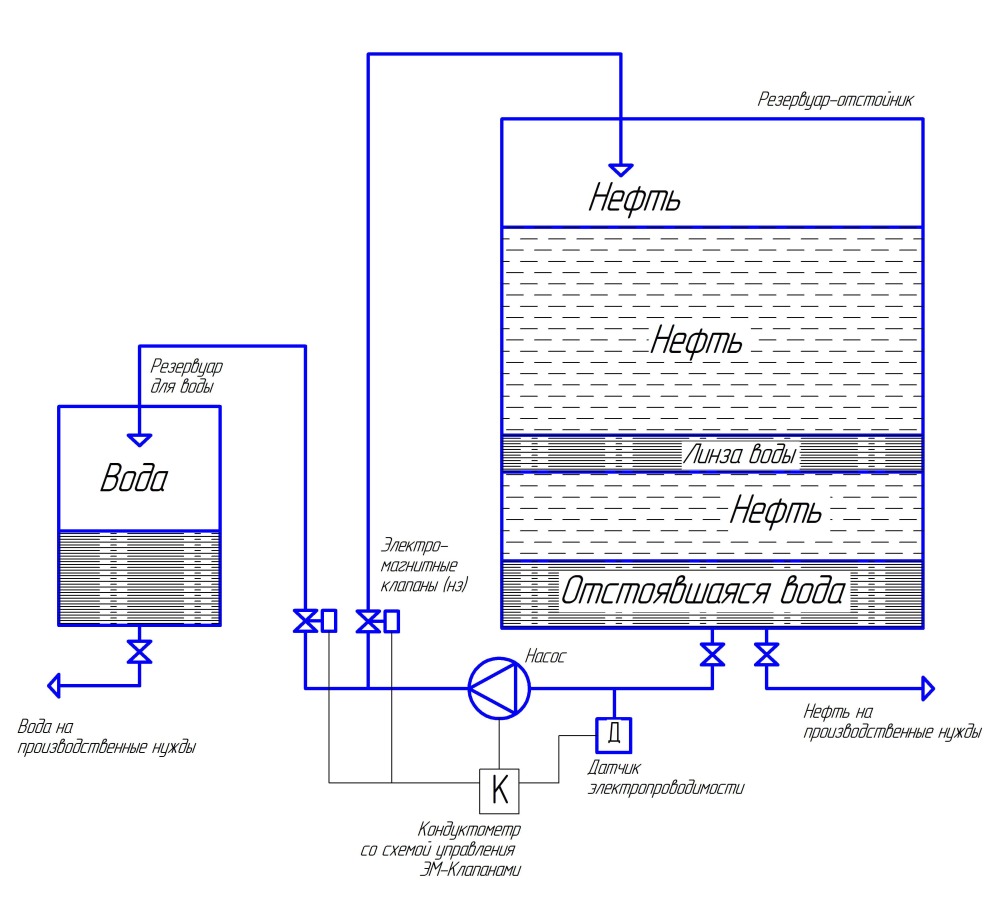

Схема подключения

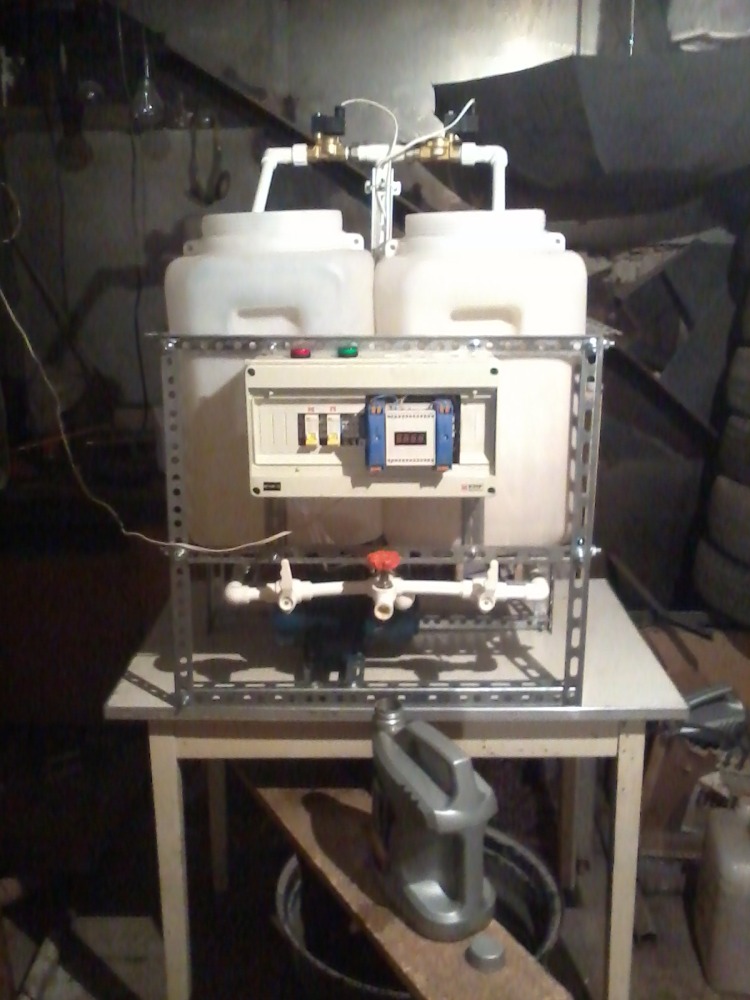

Фото рабочего прототипа
